Operarea unei platforme demonstrative in cadrul institutului/universitatii (II)

Seismolaboratoarele ROEDUSEIS, din cadrul celor 3 institutii partenere, au continuat sa primeasca vizite si sa organizeze activitati cu elevii si studentii. Peste 40 de activitati au fost oraganizate in anul 2016, in special in Saptamana Altfel. Poze si mentiuni referitoare la grupurile de vizitatori si avtivitatile derulate pot fi urmarite in imaginile de mai jos:

Activitate didactico-instructivă: realizarea și operarea unui seismometru educational

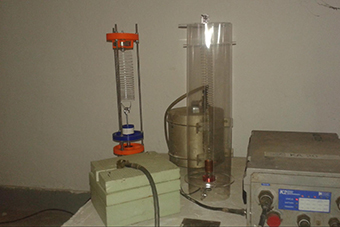

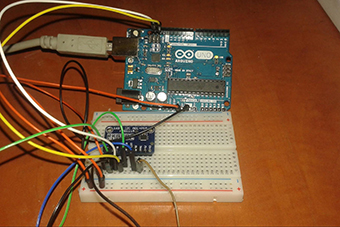

O activitate în cadrul Seismolaboratorului INCDFP a constat în construirea unui seismometru educațional. În colaborare cu elevi ai Liceului „Carmen Sylva” din Eforie Sud (coordonați de prof. Florin Șerbu) s-a realizat un sistem complet de înregistrare a datelor seismice alcătuit dintr-un seismometru vertical Slinky și un digitizor realizat pe platforma Arduino (figurile de mai jos).

Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_5Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_6

Pentru a calibra seismometrul construit acesta a fost instalat in subsolul INCDFP alaturi de un seismometru vertical Slinky achizitionat de la Mindsets UK. Înregistrarile unui cutremur vrancean (20 martie 2016, ora 13:46:38 GMT, ML=3.9, h=148 km) de la seismometrul educațional a fost utilizată pentru a fi comparată cu alte înregistrari, ale aceluiași eveniment, de la alte stații seismice și mai apoi în localizarea cu programul jAmaseis (precum în figura de mai jos).

Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_7Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_8

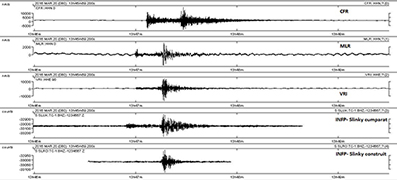

(Stânga)Înregistrarea cutremurului vrâncean din 20 martie 2016 cu seismometrul construit (ultima de jos) și la alte stații ale Rețelei Seismice Naționale (CFR-Carcaliu, MLR-Cheia, VRI-Vrîncioaia). (Dreapta)Localizarea cutremurului vrancean din 20 martie 2016 cu programul jAmaseis.

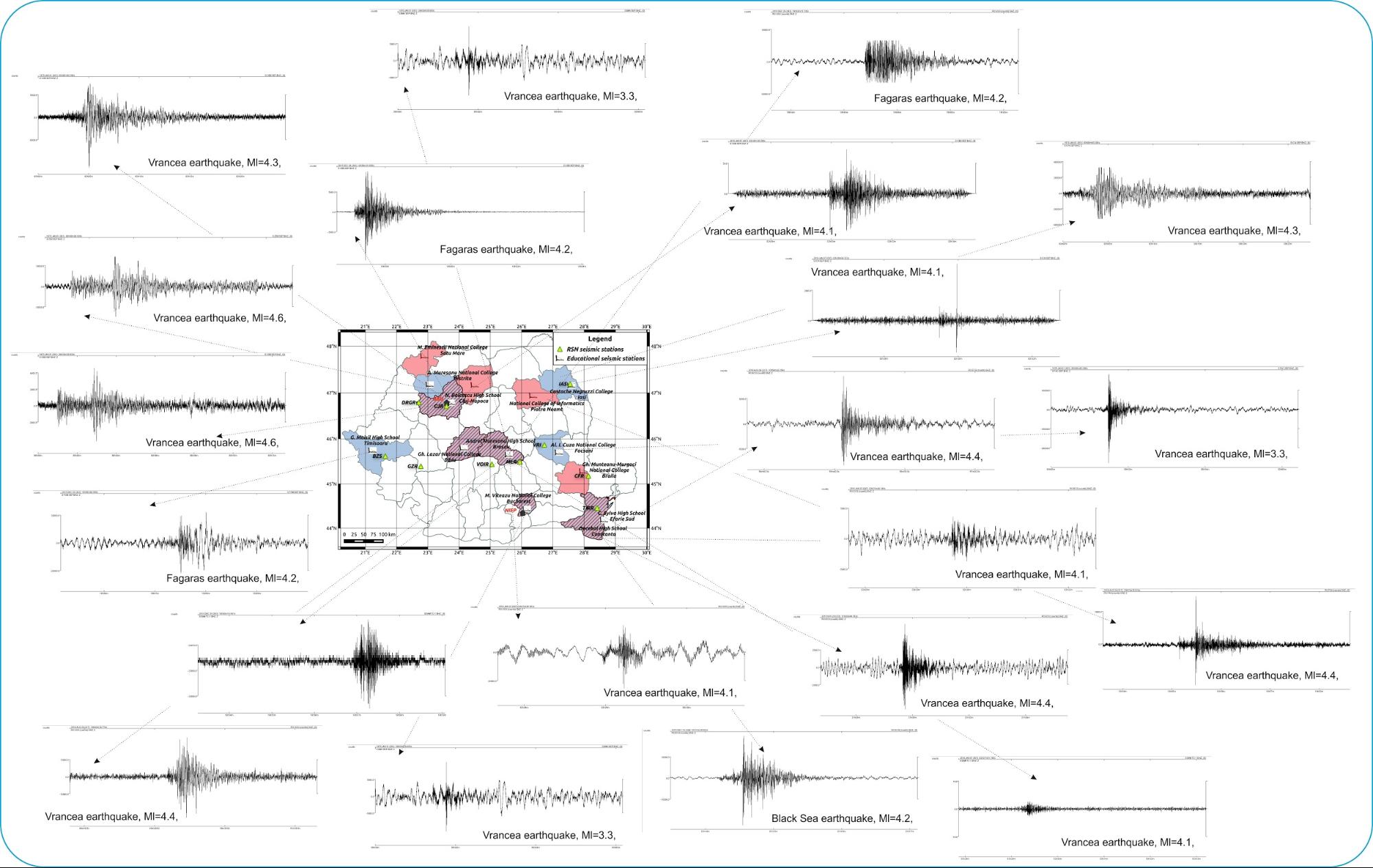

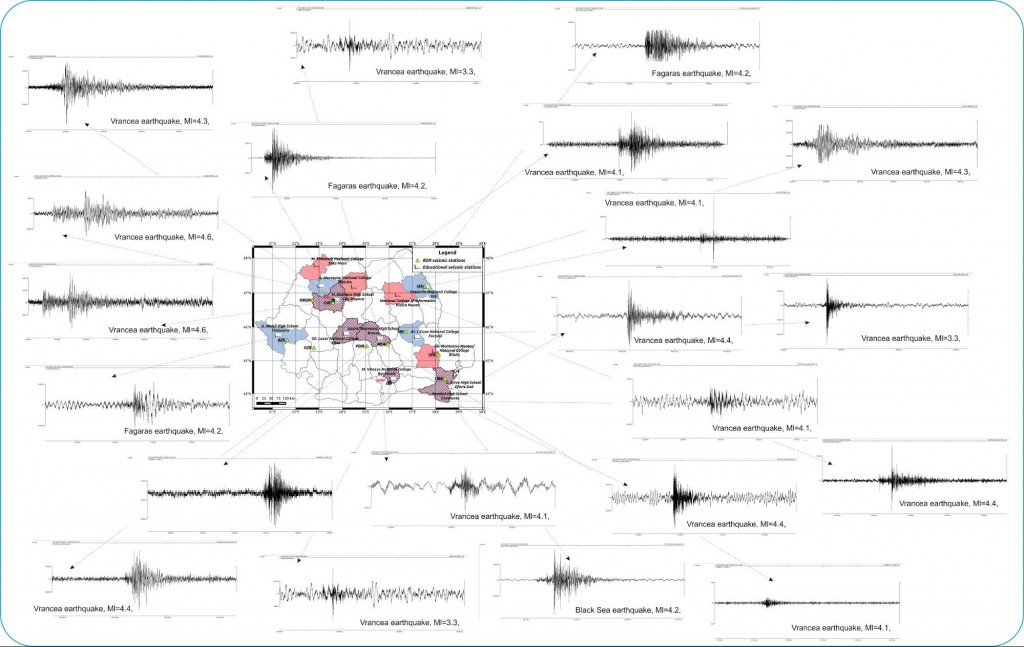

Seismometrele educaționale instalate în școli s-au dovedit a fi dispozitive capabile să înregistreze nu doar cutremure din România, ci și evenimente seismice produse în alte regiuni ale Globului (Italia, Grecia, China, Japonia). Seismogramele mai multor cutremure înregistrate de Rețeaua Seismică Educațională sunt prezentate în figura de mai jos:

Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_9

Cutremure înregistrate de Rețeaua Seismică Educațională

Construirea unei mese vibrante educationale

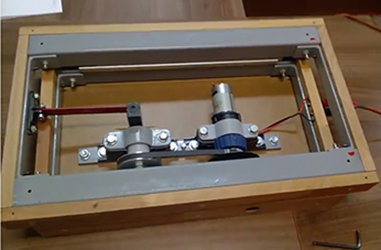

O alta activitate în cadrul Seismolaboratorului INCDFP a fost construirea unei mese vibrante educaționale (figurile de mai jos) acționată de un motor electric și dotată cu un sistem de pârghii ce permite reglarea frecvenței și amplitudinilor oscilațiilor. Instrumentul este utilizat în activități didactice menite să explice și ilustreze tipurile de vibrații pe care un cutremur le poate transmite solului și mai apoi clădirilor, să introducă noțiuni precum frecvență, perioadă și concepte precum rezonanță, lichefiere, etc

Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_10Operarea unei platforme demonstrative in cadrul institutuluiuniversitatii (II)_11
